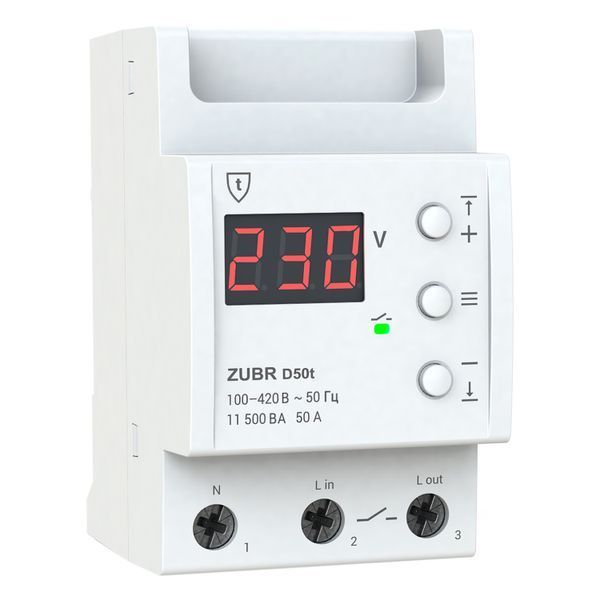

Реле напруги ZUBR D50t

Реле напруги ZUBR D50t

Технічні характеристики ZUBR D50t

• Категорія продукції: Реле напруги
• Струм, А: 50
• Спосіб монтажу: На DIN-рейку
• Кількість фаз: 1 ф. (230 Вольт)
• Термозахист: Є
• TrueRMS: Є
• Проф. затримка відключення: Є
• Нижня межа напруги: 120-210 В
• Верхня межа напруги: 220-280 В
• Номінальна потужність навантаження: 11 000 ВА
• Час відключення навантаження при зниженні напруги: не більше 1,2 с
• Время отключения нагрузки при превышении напряжения: не більше 0,04 с
• Номінальний струм навантаження: 50 А (макс. 60 А в течение 10 мин.)
• Час затримки включення навантаження: 3-600 с
• Тип реле: Поляризоване
• Напруга живлення: 100-420 В
• Cпоживання струму: не більше 76 мА
• Переріз проводу: не більше 16 мм²
• Маса: 0,21 кг ±10%
• Габаритні розміри (Ш х В х Г): 53 х 85 х 66 мм
• Кількість комутацій під навантаженням, не менше: 10 000 циклів
• Кількість комутацій без навантаження, не менше: 500 000 циклів
• Ступінь захисту за ДСТУ: ІР20
• Потужність, ВА: більше 10 000
• Комплект поставки: реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка

Модельний ряд ZUBR ЗУБР Dt включає:

Однофазне реле напруги з термозахистом

Реле напруги ZUBR D25-63 (t) призначені для захисту обладнання від надмірних коливань напруги. При настанні аварійної ситуації пристрій вимикає подачу навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково має термозахист.

Висока точність вимірювання TrueRMS

ZUBR Dt з високою точністю вимірює напругу. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення. Вона дозволяє не вимикати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

Підвищена безпека завдяки термозахисту

Реле напруги ZUBR D (t) оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 °С.  Для подовження терміну служби контактів реле та зменшення їх іскріння, комутація навантаження здійснюється максимально близько до переходу синусоїди напруги через нуль.

Затримка вмикання навантаження

Після стабілізації напруги активується відлік часу до подачі навантаження. Час затримки можна встановити від 3 до 600 с, у залежності від типу підключеного обладнання. Для чутливого до частих вимкнень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендовано встановлювати на 120-180 с.

Зручність у керуванні

Налаштування роботи пристрою здійснюється за допомогою лише трьох кнопок. Цифровий екран постійно відображає значення напруги, а також виводить системну інформацію. За допомогою нього ви легко встановите верхню та нижню межу допустимої напруги.

Просте встановлення

Монтаж реле напруги відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість чи існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту ІР55 (згідно ДСТУ 14254).
