Стабілізатор напруги Volter 42 пттм (3*14)

Стабілізатор напруги Volter 42 пттм (3*14)

Volter пттм-42 – трифазний інверторний стабілізатор напруги максимальною потужністю 42 кВт, відноситься до серії Volter ПТТМ. Ідеальний варіант для встановлення на окремій стійці– для тих випадків, коли немає бажання або можливості робити отвори в стіні.

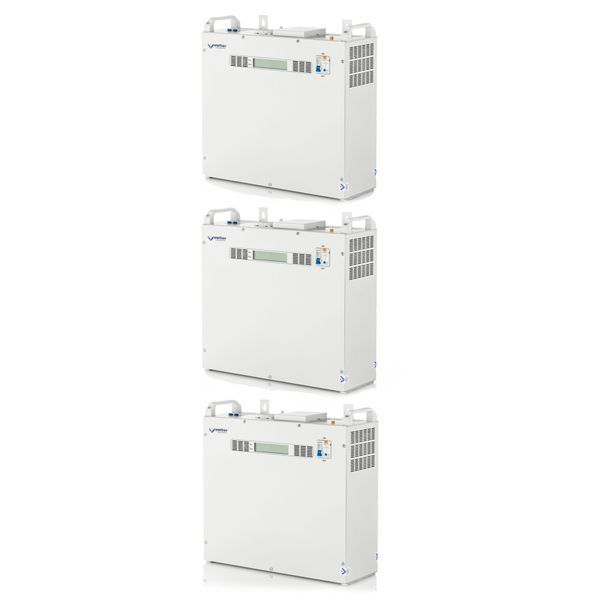

Трифазні стабілізатори напруги Volter ™ пттм 42 (3*14) скунструйовані на основі трьох однофазних стабілізаторів пттм 14 кВт, з’єднаних за схемою «зірка» з обов’язковою вхідною нейтраллю.

Принцип перетворення, який застосовується в інверторних стабілізаторах створює високу щільність енергії порядку десятків кіловат на один кубічний дециметр. Обробка великих потужностей в малому обсязі вимагає застосування вентиляторів.Частота обертів вентиляторів в інверторних стабілізаторах залежить від температури силових модулів стабілізатора.

Конструкція інверторних стабілізаторів містить розвинену, оптимізовану систему вентиляційних отворів, яка дозволяє створити достатні потоки повітря для охолодження апарату, при граничних робочих температурах.

Підвищена стійкість забезпечується точною синхронізацією на програмному рівні, захистом від перешкод ланцюгів живлення контролера, застосуванням спеціальних заходів для підвищення стійкості комутуючих елементів до високих швидкостей зміни напруги і струму.

Застосування сучасних мікроконтролерів STM дозволяє точно вимірювати значення напруги, що виключає вплив якості мережі живлення (імпульсні перешкоди і гармоніки) на роботу контролера. При цьому рішення з управління стабілізатором приймаються з максимально можливою швидкодією, а саме за 1мс, тобто час реакції в 20 разів менше періоду мережевої напруги.

У інверторних стабілізаторах Volter не використовуються компоненти, які підтримують горіння. Інверторні стабілізатори VOLTER єдині на ринку, у яких немає вентиляційних отворів в силовий зоні, тому при будь-яких аварійних ситуаціях жодна іскра не може вилетіти назовні.

Стабілізатори обладнані надшвидкодіючим захистом від сплесків високої напруги. Навіть якщо в стабілізатор вдарить блискавка, він звичайно може вийти з ладу, але захистить живильну техніку.

Інверторні стабілізатори оснащені необхідними захистами від несприятливих впливів живильної мережі і внутрішніх несправностей:

– захист від високої вхідної напруги;

– захист від високого вихідної напруги;

– захист від короткого замикання і тривалого перевантаження по потужності;

– захист від пробою комутуючого елемента;

– тепловий захист;

– затримка за часом включення при короткочасному зникненні мережі живлення (захист імпульсних блоків живлення).

– захист від низького вихідного напруги.

Принцип дії стабілізатора дозволяє зберігати форму вихідного сигналу без спотворень.

Конструктивно інверторний стабілізатор виконаний у вигляді несучого шасі зі сталі товщиною 2 мм з ребром жорсткості. До шасі кріпиться корпус з легких декоративних панелей. Всі з'єднання типу гвинт-гайка, ніяких саморізів і заклепок не застосовується. Все це дозволяє забезпечити високу механічну стабільність і стійкість до вібрацій.

Так як в інверторному стабілізаторі відсутній низькочастотний масивний трансформатор, то він набагато легше традиційних апаратів такої ж потужності.

У складі плат управління та захисту використовуються сертифіковані елементи провідних світових виробників: STM, Toshiba, VISHAY, EPCOS, FAIRCHILD та інших. Використання паяльного обладнання фірми PACE (США) виключає перегрів радіодеталей при пайку.

З огляду на багаторічний досвід експлуатації та лабораторні випробування в найбільш несприятливих умовах роботи, компанія Volter з 2020 року надала довічну гарантію, вперше в світі на пристрої подібного типу.

Переваги:

• Допускається великий перекіс фаз на вході, кожен блок працює незалежно від інших і контролює свою фазу
• Стабілізатор не боїться несиметричного навантаження на виході (по фазах від холостого ходу до максимального навантаження)
• Зручність монтажу і транспортування трьох однофазних блоків (вага трифазного стабілізатора становить 100-700 кг)
• При виході з ладу одного блоку, не потрібно розбирати всю схему, досить відправити в сервісний центр тільки його, а дві інші фази будуть захищені і стабілізовані
• Можна збирати схему з однофазних стабілізаторів різної потужності по фазах залежно від завантаження

Характеристики:
